Injection Mold Technology

การแบ่งชนิดของแม่พิมพ์ฉีดพลาสติก Type of Mold
     กระบวนการขึ้นรูปพลาสติกให้เป็นชิ้นงาน  (Molding)  โดยการใช้แม่พิมพ์ฉีด   (Injection Molding) เป็นกระบวนการที่ใช้กันมาก เมื่อเปรียบเทียบกับกระบวนการขึ้นรูปวิธีอื่น จุดประสงค์ของการใช้แม่พิมพ์ (Mold) คือการทำให้พลาสติกที่ถูกฉีดออกจากเครื่องฉีดเข้าสู่แม่พิมพ์ (Mold) สามารถเกิดเป็นรูปร่างตามที่ต้องการได้แต่เนื่องจากรูปร่างของชิ้นงานทั่วไปมีความหลากหลาย ดังนั้นจึงต้องออกแบบแม่พิมพ์ฉีดให้สามารถรองรับการขึ้นรูปชิ้นงานเหล่านั้นได้โดยทั่วไปแม่พิมพ์ฉีดสามารถแบ่งออกเป็นชนิดต่าง ๆ ได้ดังนี้

1. Standard mold or Two plate mold

2. Stripper mold

3. Mold designed for cutting off molding

4. Slide mold

5. Split-cavity mold

6. Unscrewing mold

7. Three plate mold

8. Stack mold

9. Insulated-runner mold

10. Hot-runner mold

11. Special mold

   1. Standard Mold or Two – Plate Mold
         Two – Plate  Mold  หรือแม่พิมพ์ฉีดแบบสองแผ่นเป็นแม่พิมพ์ชนิดแรกที่มีการนำมาใช้ในการขึ้นรูปพลาสติกโดยรูปร่างชิ้นงานจะถูกสร้างเป็นร่องรอยให้ปรากฏอยู่กับส่วนประกอบที่สำคัญ  2  ส่วนคือ  ส่วนที่เป็นแผ่นคอร์  (Core  Plate)  และส่วนที่เป็นแผ่นเบ้า  (Cavity  Plate)  ซึ่งชิ้นงานที่จะขึ้นรูปด้วยแม่พิมพ์ชนิดนี้จะเป็นชิ้นงานที่มีรูปร่างไม่ซับซ้อน  เช่นไม่มีร่องหรือบ่า  ไม่มีเกลียว  โดยเป็นชิ้นงานที่สามารถดึงออกจากแม่พิมพ์ได้เลยเมื่อแม่พิมพ์เปิดออก  (Mold  Open)

โดยปกติถ้าชิ้นงานเป็นรูปทรงตันแม่พิมพ์จะมีเฉพาะส่วนที่เป็นแผ่นเบ้า (Cavity  Plate)  เท่านั้น  ส่วนแผ่นคอร์  (Core  Plate)  จะไม่มี  แต่จะมีแผ่นแบนเรียบ  (Plain  Plate)  มาประกอบแทน  แต่ถ้ารูปทรงชิ้นงานจะต้องปรากฏเป็นรูปทรงภายนอกและรูปทรงภายในเมื่อไหร่  แม่พิมพ์จึงจะมีแผ่นคอร์  (Core  Plate)  เข้ามาประกอบเพราะจะเป็นส่วนที่ทำให้ชิ้นงานเกิดเป็นรูปทรงภายในขึ้นมา  แม่พิมพ์ทั้งสองส่วนนี้  เมื่อผนึกเข้าหากันเป็นแม่พิมพ์ฉีดจะปรากฏเส้นแบ่งผิว  (Parting  Line)  เพียง  1  เส้น  เท่านั้นหรือในกรณีที่แม่พิมพ์ฉีดแยกออกจากกันก็จะแยกตรงบริเวณที่เป็นหน้าสัมผัส  ระหว่างแผ่นคอร์  (Core  Plate)  กับแผ่นเบ้า  (Cavity  Plate)  ทำให้เกิดเป็นช่องเปิดเพื่อนำชิ้นงานออกมา  เพียง  1  ช่องเท่านั้นหรืออาจเรียกว่า  1  Daylight

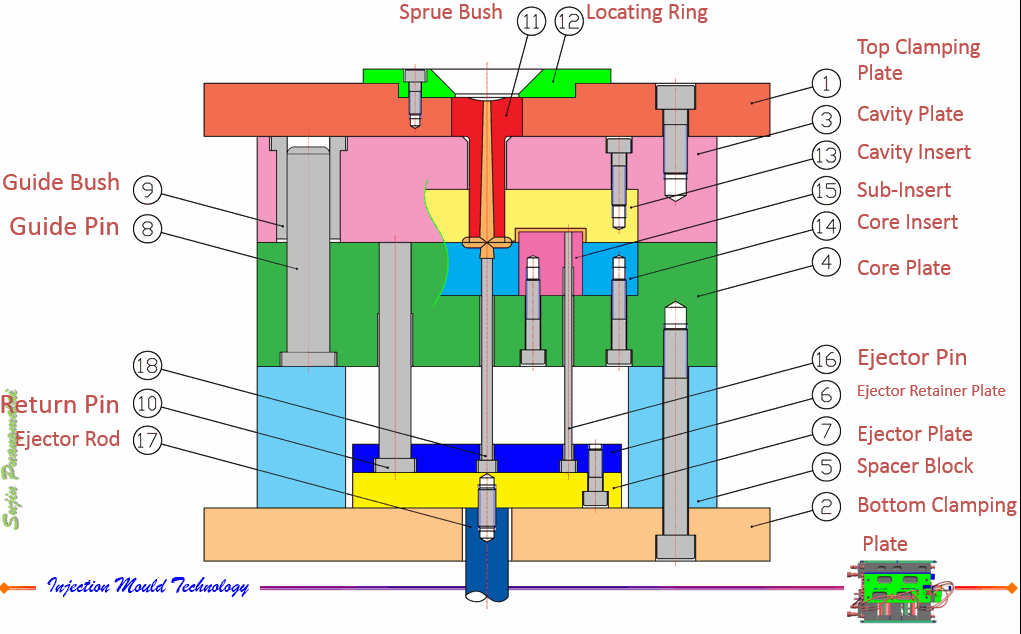

โครงสร้างพื้นฐานและชื่อชิ้นส่วน (Basic Structure)

.......วันนี้ขอค้างไว้แค่นี้ก่อนครับแล้วเดี๋ยวเรามาดูว่า Stripper Mold ทำงานอย่างไร......
